排水管网数字化管理系统
排水管网数字化管理系统项目背景
成都市中心城区排水管网数字化管理系统建设项目，是顺应国家创建智慧城市、建设智慧水务的号召，达到利用水务物联网技术更加高效的管理城市水资源的目的。该管理系统建设项目不仅服务于成都市中心城区排水设施管理，还能提升整个成都市水务信息化的整体决策能力和生产运行管理水平，对于促进成都市整体信息化水平的提高以及成都市经济的发展，创建“智慧城市”有着重要意义。
本项目的两个目标：
构建先进的排水管网模型，通过实时采集管网在线监测数据，利用模型的专业计算和分析功能进行动态分析和模拟，及时发现管网结构存在的问题及瓶颈，为排水管网的规划管理、运行维护、升级改造和迁移重建提供专业、可靠的分析依据和指导方案。
通过建设信息化系统支持，将水力模型与前端数据采集设备有机整合，实现信息数据在收集、引入、运算、成果演示等方面的有效衔接，使水力模型结论更为直观有效的进行展示。
场景1：运算模型和模拟运算
通过infoworks ICM建立运算模型和模拟运算

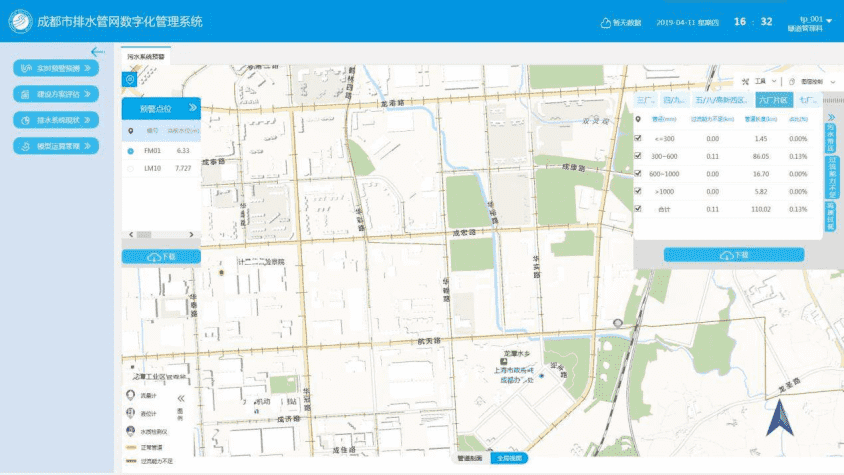

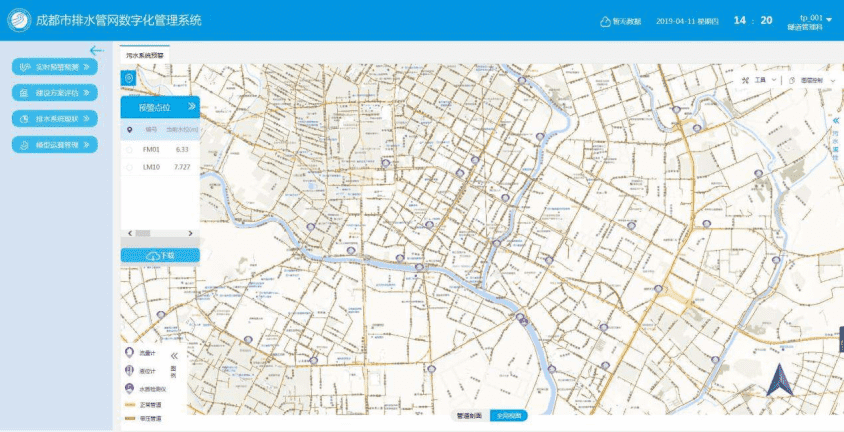

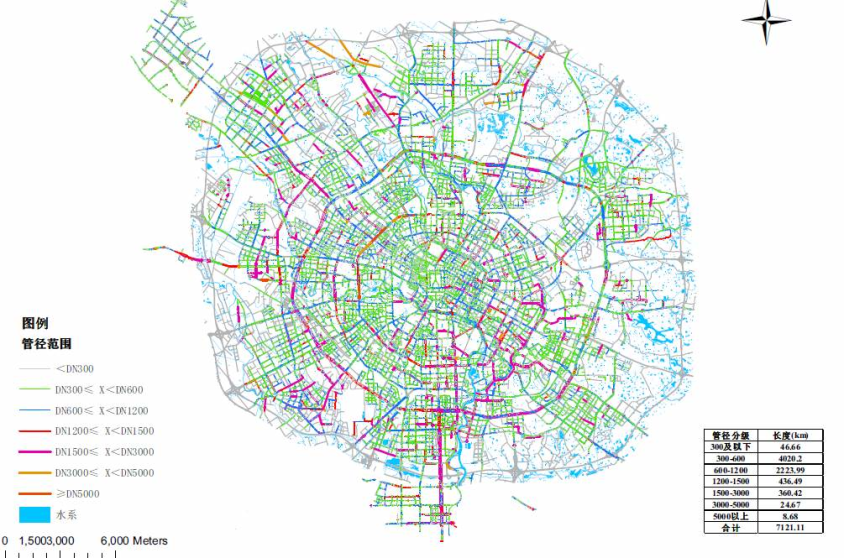

图：管网的运算模型

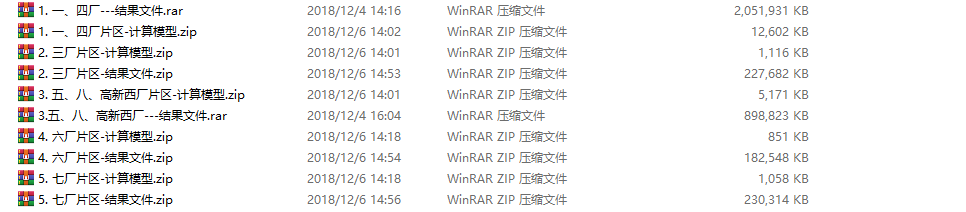

图：工况的运算的结果
场景2：运算结果的解析和三维的展示

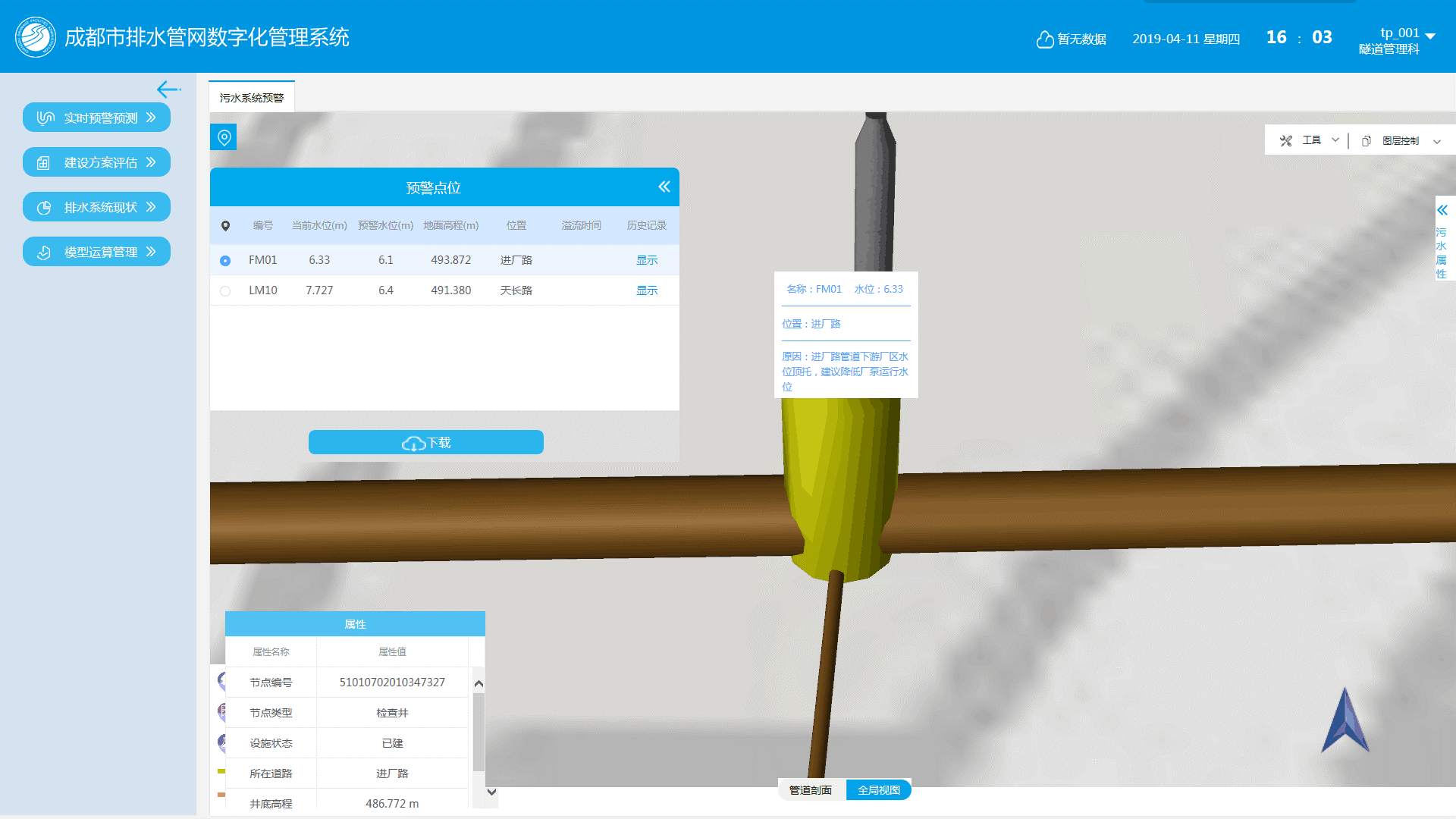

图：物联和模型结合
全过程动态BIM模型：
根据成都市中心城区排水系统功能需求，模型建设并校核完成后，分别用于排水资产评估、污水管网系统运行风险评估、雨水管网系统运行风险评估、排水系统运行优化、管网改造方案校验等。
项目实施内容-排水模型建设
（1）集水区域划分：以成都市中心城区地表模型数据为基础，结合数据处理及空间分析功能，实现集水区提取。进一步根据成都市中心城区地形地貌和雨水收集的实际情况对集水区进行修正。
（2）节点流量获取：节点流量的建模计算是城市排水管网建模中至关重要的环节，是管网水力计算的先决条件。大用户水量采用排水接驳户排水量数据，其它污染源污水量采用面积比流量分配法计算，节点流量入流时变化曲线，采用分类污染源实测曲线。
（3）模型拓扑结构搭建：将录入排水模型的雨水、污水管渠数据，利用各种拓扑检查工具，对排水系统数据的连接性、高程关系等进行拓扑检查，形成错位、逆坡、大管接小管、无下游出口、管道露出地面、直排渠等各种拓扑数据问题进行分析定位，并做好位置标记，实现水力模型数据与外业数据的一致性，以保证模型计算分析的准确性。
排水系统日常维护辅助管理
将雨、污水排水资产数据（基础管网）、养护信息等集成于统一的模型平台，并保持数据的持续更新，实现城市排水总资产数据的综合管理。通过排水系统水力模型的构建改变以往排水数据管理依靠图纸管理的落后面貌，使排水系统资产管理更加科学、准确、高效。
污水管网系统运行风险评估
利用排水模型模拟计算污水管道内部水流及其附属设施的复杂运行状况，是污水系统现状运行分析的有效手段和工具。可以对以下排水问题进行分析和诊断。
雨水管网系统运行风险评估
城市雨水系统承担地表径流的收集及转输，各雨水分区、管渠系统、管渠与下游河道湖泊之间相互关联，相关影响，共同构成城市排水系统。成都市中心城区局部区域和部分下凹式立交桥区逢汛期短历时强降雨会出现内涝，严重影响行人及车辆通行。排水模型是雨水系统现状运行分析的有效手段和工具。可以对以下雨水问题进行分析和诊断。
排水系统运行优化
良好的排水系统运行状况离不开合理的运行控制，污水系统带压运行、管道流速偏低、雨水系统局部内涝等都可能与下游转输泵站、排涝泵站、水闸等运行控制有关，不同污水厂的处理水量平衡也与分流闸阀的控制有关。借助构建好的排水模型可以针对以上运行问题，对泵站、水闸等控制设施进行优化，使整个排水系统健康良好运行。
管网改造方案校验子系统
将管网改造规划设计方案在排水模型平台上进行编辑和设置，采用管网规划设计的计算工况和目标对方案进行模拟计算，并利用模型工具的可视化界面形象展示计算结果，评估管网改造规划设计方案的实施后效果，为工程规划建设提供决策支持。本项目将对污水系统、雨水系统重大规划方案（雨污水各十项）进行模拟计算分析，其他方案实施效果校验可由模型运行单位自行完成。
技术亮点

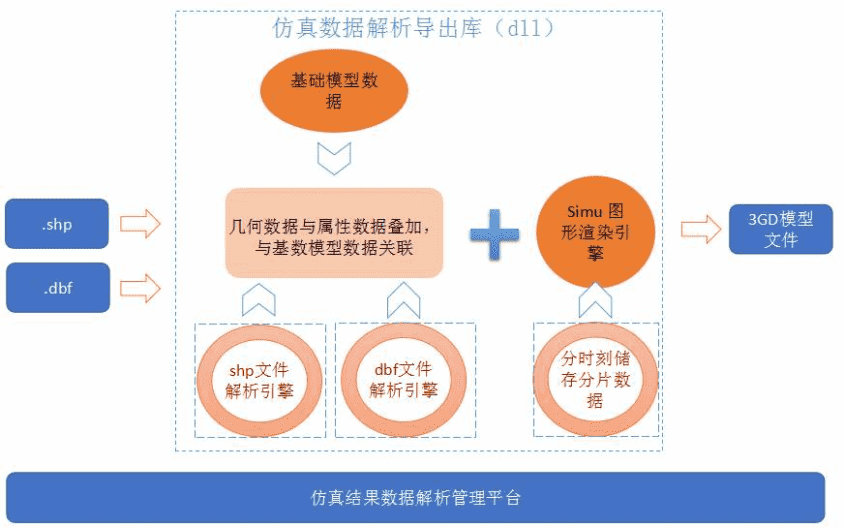

1、数据兼容性好：可自动将二维模型解析为三维模型，并且坐标、属性及相关数据全部可保留。
2、动态建模：可以根据二维数据自动生成水位仿真模型和展示。
3、数据承载量大：用一套复杂的算法，将成都7000KM管道及40万+检查井同时进行展示。
4、系统采用先进的JAVA体系框架，广泛兼容各大厂商软件及协议，拥有可伸缩且灵活的互联网体系结构，支持云服务，具有单一数据源、单一模型、共享的业务对象和流程模式，确保基于BIM管理的全过程采用统一的BIM基础数据开展所有业务工作。
