碾压堆石坝数字化管理解决方案

  碾压堆石坝数字化管理解决方案


碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统

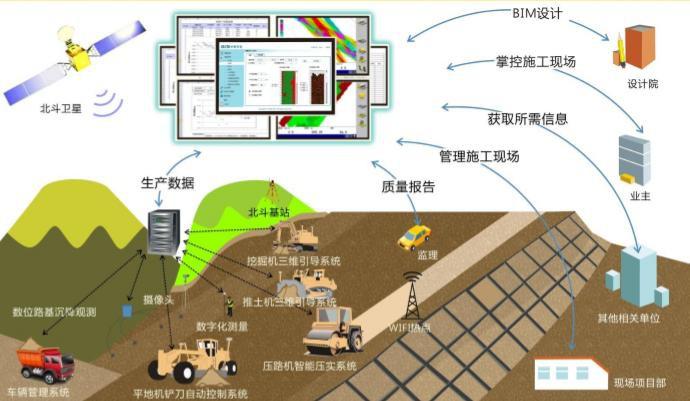

  碾压堆石坝数字化管理解决方案示意图

主要包括:

  ①数字化施工三维文件的转换与生成;


  ②数字化测量系统;


  ③数字化机械引导、控制系统;

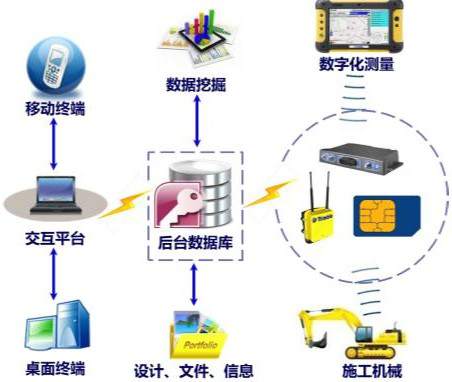

  ④过程数据采集、传输、存储、分析、挖掘和备份;


  ⑤使工程参与各方能进行实时协调、过程反馈、质量控制、信息共享的交互平台;


  总体方案



勘测设计成果管理子系统

  采用C/S架构继承BIM三维设计成果,包括:工程PBS分解体系、结构物3D模型、典型2D剖面、结构物关键形体参数、技术控制参数、质量控制标准等内容。


  施工管理子系统

采用B/S架构,支持多点访问;提供与工程管理软件的数据接口,将各级施工计划导入系统平台,建立作业与PBS‐WBS体系间的关联,并与三维设计成果BIM模型进行深度融合,实现施工过程的三维仿真与分析。


  数字化测量子系统

  建立基于GPS+GLONASS+北斗+定位系统的工程综合测量平台,确保工程参数的精确获取。


  数字化机械引导、控制子系统

  北斗接收机进行机械定位,并通过安装在机械上的各种传感器确定机械的工作面,同时在机载电脑中对作业面与设计面进行比对、显示,从而引导机手进行作业。


质量管理子系统

  根据质量管理计划,提供工程各标段工序、单元验收各类表单的动态配置管理、质量数据的现场PDA端采集、报表输出确认,归档等管理内容。

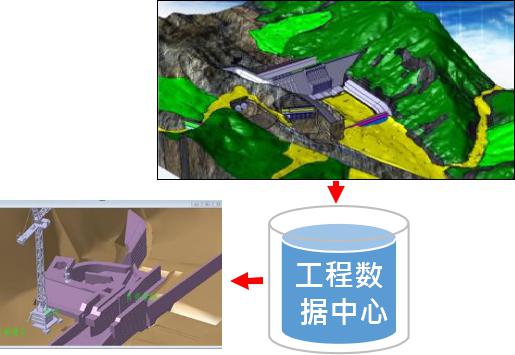

  勘测设计成果管理子系统;

  勘测设计成果移交至数据中心;

  施工管理可以调研设计成果,进行建模、仿真与分析;

  对设计成果的BIM模型进行施工信息添加,完善工程BIM模型。

碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统

施工管理子系统

  ◎BS架构

  ◎与P6集成

  ◎与勘探设计BIM融合

  ◎分项工程的施工仿真

  ◎施工现场管理(人员、设备等资源)

  ◎工程成本、利润等分析

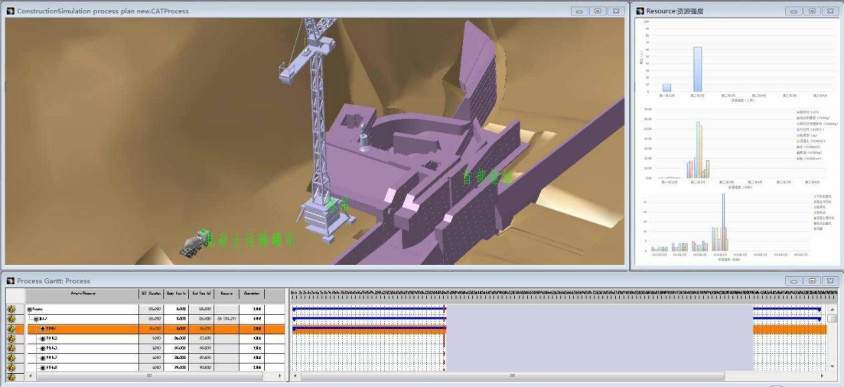

  施工管理子系统仿真示意

碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统


数字化测量子系统

  ●为整个工程搭建基于“GPS+GLONASS+北斗”的工程综合测量平台,确保工程参数的精确获取。

  ●将数字化测量系统与人员和设备定位系统进行融合,实现分布式层、多层结构的数字化工程测量与定位数据的准确获取。

  ●基于数字化测量系统是现场数字化施工的基础,将为施工机械、测量人员、领工员、监理人员等现场生产要素提供位置信息服务。


碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统

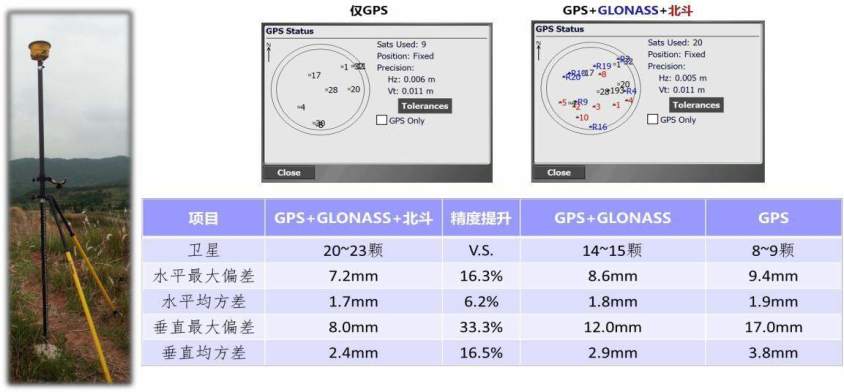

  测量系统的数据对比

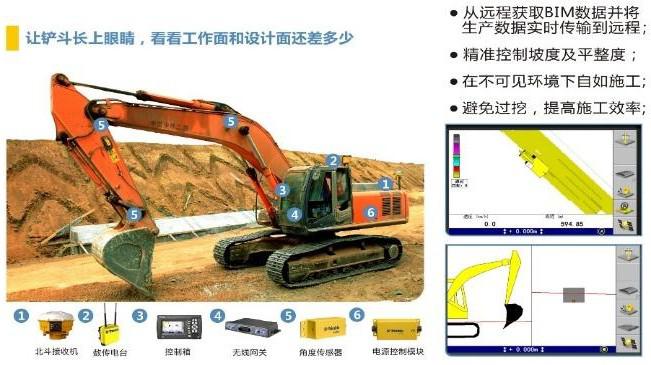

数字化机械引导、控制子系统

  数字化机械引导、控制系统通过北斗接收机进行机械定位,并通过安装在机械上的各种传感器确定机械的工作面,同时在机载电脑中对作业面与设计面进行比对、显示,从而引导机手进行作业。


碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统

质量管理子系统

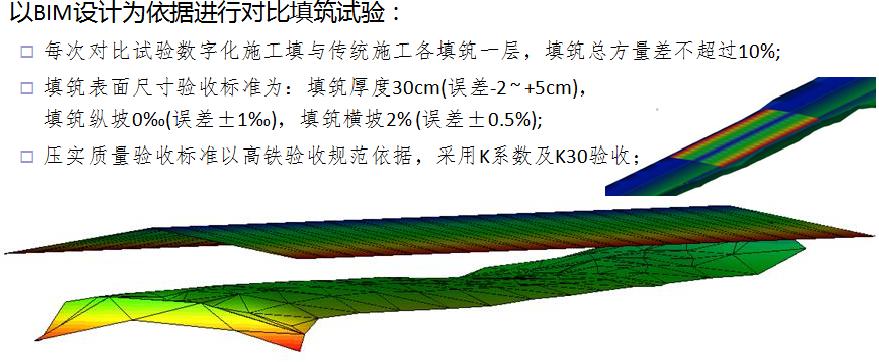

  建立施工计划的工程节点质量管理系统,实现基于实际测量数据与设计模型数据对比的质量评估、资源评估、成本与利润分析等功能。


碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统

关键工程控制数据链

打通“勘探—设计—施工—仿真—分析”整个工程数据链,实现BIM数据的全覆盖。

碾压堆石坝数字化管理解决方案-自主PLM|智慧工地管理平台|BIM施工管理系统
