目前常用BIM软件数量已有几十个,甚至上百之多。但对这些软件,却很难给予一个科学的、系统的、精确的分类。目前在国内BIM应有行业产生一定影响的分类法大致有三种:何氏分类法;AGC分类法;厂商、专业分类法。今天我们来说说何氏分类法。

何氏分类法,由国内知名BIM应用专家何关培先生,在其2010年9月新浪博客上创建。其博文基于对在全球具有一定市场占有率、且在国内市场具有一定影响力和知名度的BIM软件(包括能发挥BIM价值的软件),进行梳理和归纳。

1、BIM核心建模软件

(1)单纯民用建筑(多专业)设计;

(2)工业或市政基础设施设计;

(3)建筑师事务所;

(4)所设计项目严重异形、购置预算又比较充裕的;

(5)充分顾及项目业主和项目组关联成员的相关要求。这也是在确定BIM技术路线时需要考虑的要素。

2、BIM可持续(绿色)分析软件

可持续(或绿色)分析软件可使用BIM模型信息,对项目进行日照、风环境、热工、景观可视度、噪音等方面的分析和模拟。

3、BIM机电分析软件

水暖电或电气分析软件。

4、BIM结构分析软件

结构分析软件是目前与BIM核心建模软件配合度较高的产品,基本上可实现双向信息交换,即:结构分析软件可使用BIM核心建模软件的信息进行结构分析,分析结果对于结构的调整,又可反馈到BIM核心建模软件中去,自动更新BIM模型。

5、BIM深化设计软件

基于BIM技术的钢结构深化设计软件,可使用BIM核心建模软件提交的数据,对钢结构进行面向加工、安装的详细设计,即生成钢结构施工图(加工图、深化图、详图)、材料表、数控机床加工代码等。

6、BIM模型综合碰撞检查软件

以下这两个根本原因,导致模型综合碰撞检查软件的必然出现:

(1)不同专业人员使用各自建模软件,来建立与自己专业相关的BIM模型,而这些模型需在同一个环境里面集成起来,才能完成整个项目的设计、分析及模拟,但这些不同专业建模软件,本身无法实现这一点;

(2)对于大型项目而言,因硬件限制而使BIM核心建模软件往往无法在一个文件里操作整个项目模型,但是又必须把这些分开创建的局部模型整合在一起,进而才能研究整个项目的设计、施工及其运营状态。

模型综合碰撞检查软件基本功能包括集成各种三维软件(包括BIM软件、三维工厂设计软件、三维机械设计软件等)创建的模型,并进行3D协调、4D计划、可视化、动态模拟等,其实也属于一种项目评估、审核软件。



7、BIM造价管理软件

造价管理软件利用BIM模型提供的信息进行工程量统计和造价分析。它可根据工程施工计划动态提供造价管理需要的数据,亦即所谓BIM技术的5D应用。

8、BIM运营管理软件

美国国家BIM标准委员会认为,一个建筑物完整生命周期中的75%成本发生在运营阶段(使用阶段),而建设阶段(设计及施工)的成本只占25%。因此可断言,BIM模型为建筑物运营管理阶段提供服务,将是BIM应用的重要推动力和主要工作目标。

9、二维绘图软件

从BIM技术发展前景来看,二维施工图应该只是BIM模型其中的一个表现形式或一个输出功能而已,不再需有专门二维绘图软件与之配合。但是国内目前情形下,施工图仍然是工程建设行业设计、施工及运营所依据的具有法律效应的文件,而BIM软件的直接输出结果,还不能满足现实对于施工图的要求,故二维绘图软件仍是目前不可或缺的施工图生产工具。

10、BIM发布审核软件

发布审核软件把BIM成果发布成静态的、轻型的、包含大部分智能信息的、不能编辑修改但可标注审核意见的、更多人可访问的格式(如DWF/PDF/3D PDF等),供项目其他参与方进行审核或使用。

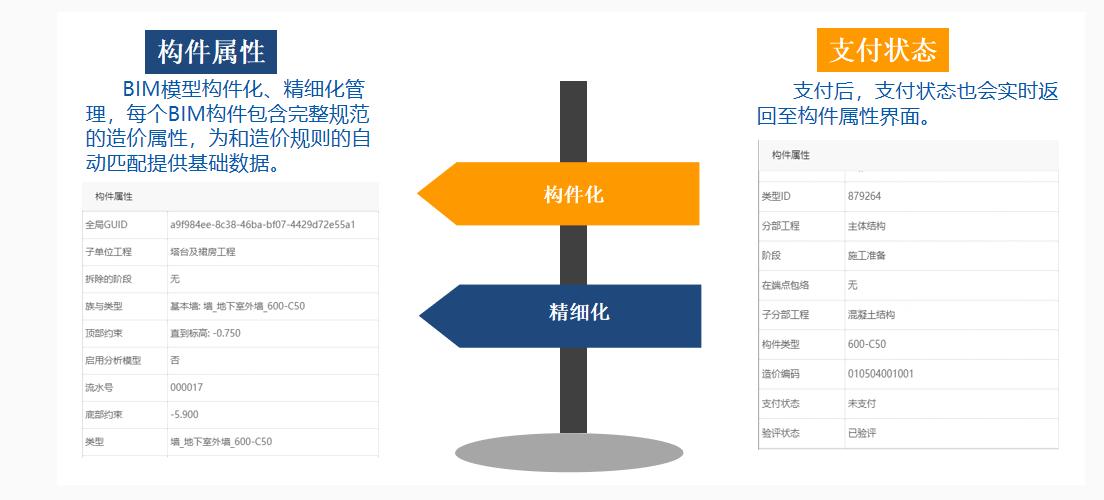

希盟泰克BIM工程造价算量软件,简称SimuCBS,是铁路、机场、水电站、道路、桥梁等不同领域的全专业通用造价计量软件,能实现设计院、业主、BIM咨询、施工单位、监理单位、造价咨询等多方线上协同造价算量及支付,另外企业已近20年积累沉淀,相关产品广泛应用于多个行业和领域。
